安卓里点九图(.9)/九图图片的概念、作用和用法

安卓点九图| 2016-11-07

点九图又称九图，是一种png格式的图片，其后缀为.9.png 。

其与传统png图片不同的地方是，点九图的四周边缘各有1个像素宽高的区域，而且只能填两种颜色，透明（#00000000）和黑色（#FF000000），其目的是用于对该图片的扩展区域和内容显示区域进行定义。

9图说明

点九图(.9)/九图图片的概念、作用和用法0

左边那条黑色线代表图片垂直拉伸的区域，
上边的那条黑色线代表水平拉伸区域，
右边的黑色线代表内容绘制的垂直区域，
下边的黑色线代表内容绘制的水平区域，
右边和下边的线是可选的，左边和上边的线不能省略。

核心要点：左上拉伸，右下内容

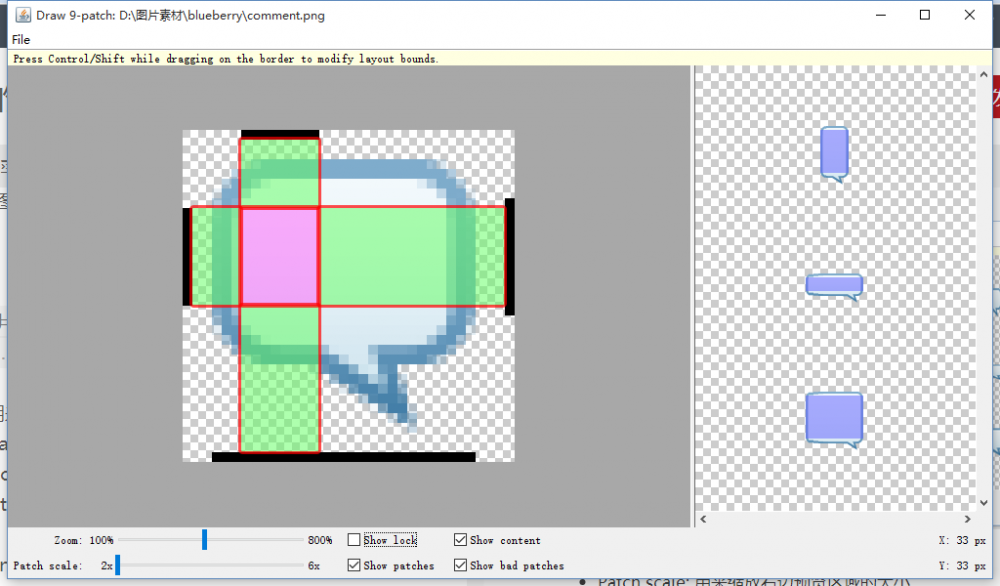

使用系统自带draw9patch工具制作9图

采用NinePatch图片做背景，可使背景随着内容的拉伸（缩小）而拉伸（缩小）。那么如何将普通的PNG图片编辑为NinePatch图片呢， Android SDK/tools目录下提供了编辑器draw9patch.bat，双击即可打开。

执行该工具，然后点击“File”->“open 9-path”打开一张用于制作NinePatch图片的图片。在画布的上方和左方的边上画线指定缩放区域，勾选“Show patches”可显示画定的区域，绿色为固定大小区域，红色为缩放区域，文字会摆放在红色区域。

制作完后，点击“File”—“save 9-path”保存图片，draw9patch工具会自动为图片加上*.9.png后缀。

把制作好的图片拷贝进项目的res/drawable目录，然后
编写代码

<Button
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:background="@drawable/comments"
        android:layout_margin="10dp"
        android:text="TextTextTextText"
        android:textSize="24sp" />

点九图(.9)/九图图片的概念、作用和用法1

黑色那条线是一下下点出来的,如果想消除点的话:按住shift点即可！

Zoom: 用来缩放左边编辑区域的大小
Patch scale: 用来缩放右边预览区域的大小
Show lock: 当鼠标在图片区域的时候显示不可编辑区域
Show patches: 在编辑区域显示图片拉伸的区域（使用粉红色来标示）
Show content: 在预览区域显示图片的内容区域（使用浅紫色来标示）
Show bad patches: 在拉伸区域周围用红色边框显示可能会对拉伸后的图片产生变形的区域，如果完全消除该内容则图片拉伸后是没有变形的，也就是说，不管如何缩放图片显示都是良好的。（实际试发现NinePatch编辑器是根据图片的颜色值来区分是否为bad patch的，一边来说只要色差不是太大不用考虑这个设置。）

使用NinePatchEditor制作.9图片

用法基本同SDK自带的draw9patch
点九图(.9)/九图图片的概念、作用和用法2

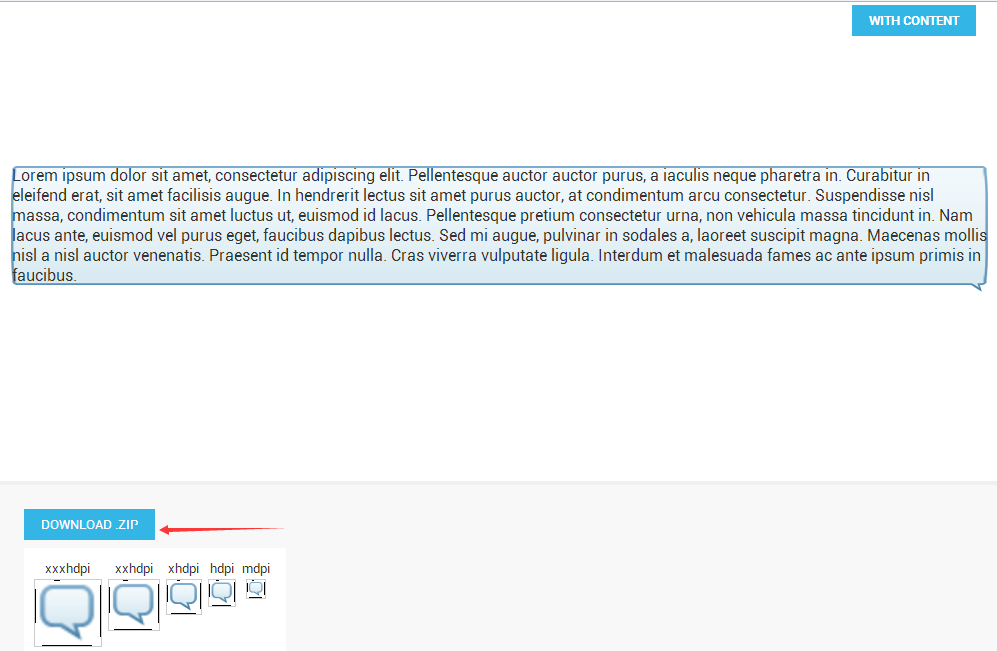

使用[AndroidAssetStudio]制作.9图片(https://romannurik.github.io/AndroidAssetStudio/nine-patches.html)

操作很简单，进入官网，相信一看就明白了。

这个功能只是AndroidAssetStudio的一个小功能,点击查看更多~

点九图(.9)/九图图片的概念、作用和用法3

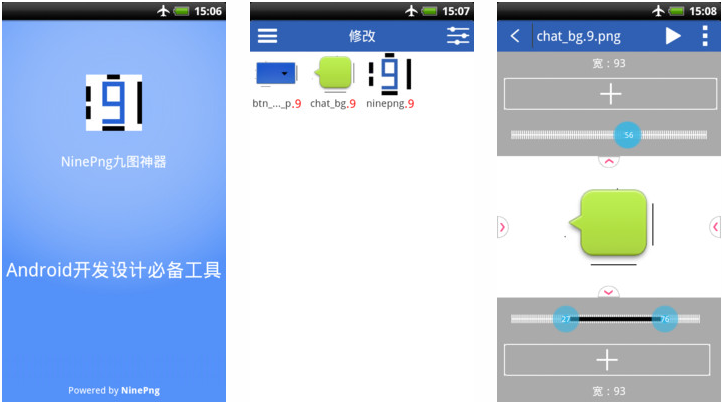

使用NinePng九图神器，手机版的.9处理工具

下载地址

点九图(.9)/九图图片的概念、作用和用法4

点九图(.9)/九图图片的概念、作用和用法5

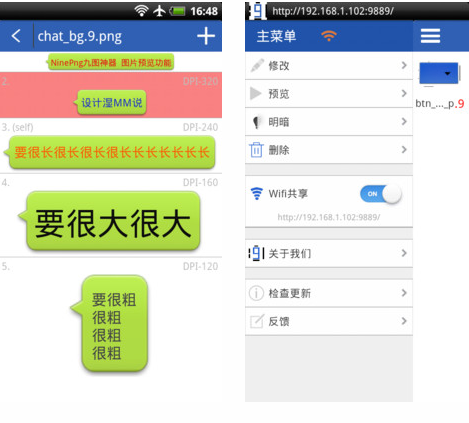

下载安装九图神器App，并启动;
划开左侧菜单栏，打开wifi共享，并在在浏览器上访问提示的地址，比如https://192.168.1.102:9889（注意，必须保证手机连接的wifi和电脑连接的wifi在同一局域网内才行，或者使用同一个路由器）
然后开始上传图片到手机上。并选择修改模式（一打开软件默认就是这个模式），点击进去编辑。
要想预览一下效果的话，可以点击预览效果按钮，就是那个顶部三角形按钮，图片会自动保存，预览时还可以设置一下文字信息等，App本身自动设置了模拟几个主流dpi分辨率的机型。
不满意，返回第三步修改，直到满意为止~

Android设计中如何切图.9.png（点9图）

在Android的设计过程中，为了适配不同的手机分辨率，图片大多需要拉伸或者压缩，这样就出现了可以任意调整大小的一种图片格式“.9.png”。这种图片是用于Android开发的一种特殊的图片格式，它的好处在于可以用简单的方式把一张图片中哪些区域可以拉伸，哪些区域不可以拉伸设定好，同时可以把显示内容区域的位置标示清楚。
本文结合一些具体的例子来看下.9.png的具体用法。

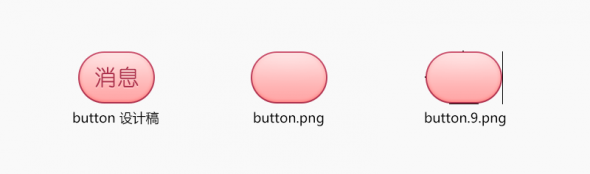

首先看下普通的.png资源与.9.png的资源区别：
点九图(.9)/九图图片的概念、作用和用法6

普通的png资源就不多介绍了，可以明显看到.9.png的外围是有一些黑色的线条的，那这些线条是用来做什么的呢？我们来看下放大的图像：
点九图(.9)/九图图片的概念、作用和用法7

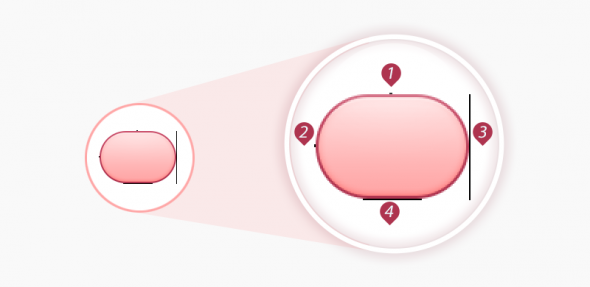

放大后可以比较明显的看到上下左右分别有一个像素的黑色线段，这里分别标注了序号。简单来说，序号1和2标识了可以拉伸的区域，序号3和4标识了内容区域。当设定了按钮实际应用的宽和高之后，横向会拉伸1区域的像素，纵向会拉伸2区域的像素。如下图：
点九图(.9)/九图图片的概念、作用和用法8

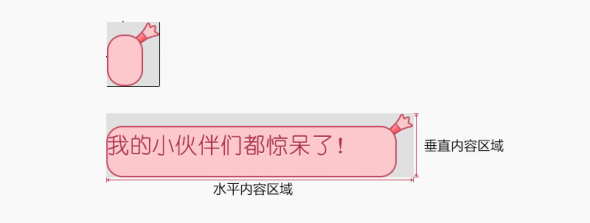

拉伸的含义应该比较容易理解，但是内容区域的标注有什么意义呢？我们来看下图：
点九图(.9)/九图图片的概念、作用和用法9

这里程序设置的文字垂直居中，水平居左的对齐方式。对齐方式是没有问题的，但是对于这种大圆角同时又有些不规则边框的的图形来说，错误的标注方式会让排版看起来很混乱。所以我们需要修正内容区域的线段位置和长度。
点九图(.9)/九图图片的概念、作用和用法10

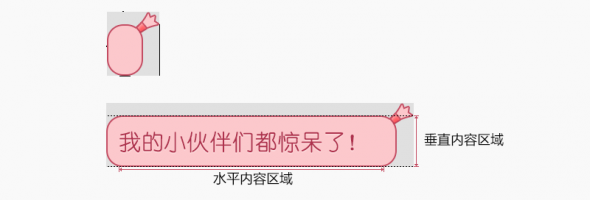

把横向的内容区域缩短到圆角以内，纵向的内容区域控制在输入框的高度以内，这样文字就可以正常显示了。

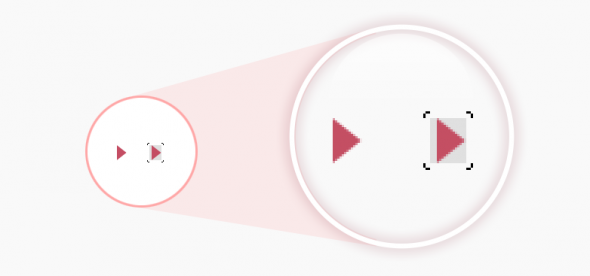

这里还有一种特殊情况，就是本身是.9.png的资源，但是在修改过程中你希望这张.9.png不能被拉伸（在做皮肤的情况中有可能会遇到），那怎么办呢？只要把拉伸区域的点点在透明像素的地方就可以了，这样拉伸的时候会拉伸透明部分的像素，而不会拉伸图像本身。如下图:
点九图(.9)/九图图片的概念、作用和用法11
大家可以看到拉伸区域的黑点是可以不连续的。

说了半天.9.png的用法，那.9.png如何输出呢？有很多种方式可以输出.9.png，比如说用draw9patch.bat这个工具，或者简单一点，用photoshop直接输出。输出的方式是先输出普通的png资源，然后扩大画布大小，上下左右各空出一个像素，再用一个像素的铅笔工具（颜色选择纯黑色），上下左右分别画点就可以了，保存的时候注意把后缀修改为.9.png。
有两点需要特别注意下：
1.最外围的一圈像素必须要么是纯黑色，要么是透明，一点点的半透明的像素都不可以有，比如说99%的黑色或者是1%的投影都不可以有;
2.文件的后缀名必须是.9.png，不能是.png或者是.9.png.png，这样的命名都会导致编译失败。
